سنسور درب کابینتی دفنی (توکار) 12 ولت داناسنس

سنسور درب کابینتی دفنی (توکار) 12 ولت داناسنس NCS125

سنسور درب کابینت دفنی نوعی سنسور مخفی کابینت است که به صورت توکار داخل بدنه ی کابینت و کمد های ام دی اف نصب می شود.
با تغییر وضعیت درب کمد است. به این ترتیب با باز شدن هر کدام از درب‌ها، چراغ متصل به سنسور درب کمد روشن می‌شود و پس از بسته شدن درب، مجددا چراغ خاموش می‌گردد.
اگر پس از باز کردن درب کابینت یا کمد، به هر دلیلی درب باز بماند، این سنسور توکار، پس از 4 دقیقه به صورت خودکار فرمان خاموش شدن را به لامپ ها صادر می کند.

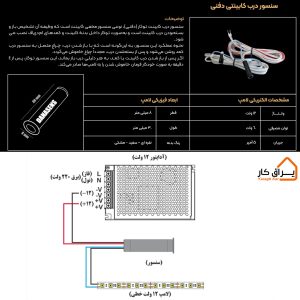

مشخصات الکتریکی سنسور درب کابینتی دفنی

ولتاژ ورودی: 12 ولت
جریان: حداکثر 5 آمپر
توان کنترلی: ۶۰ وات

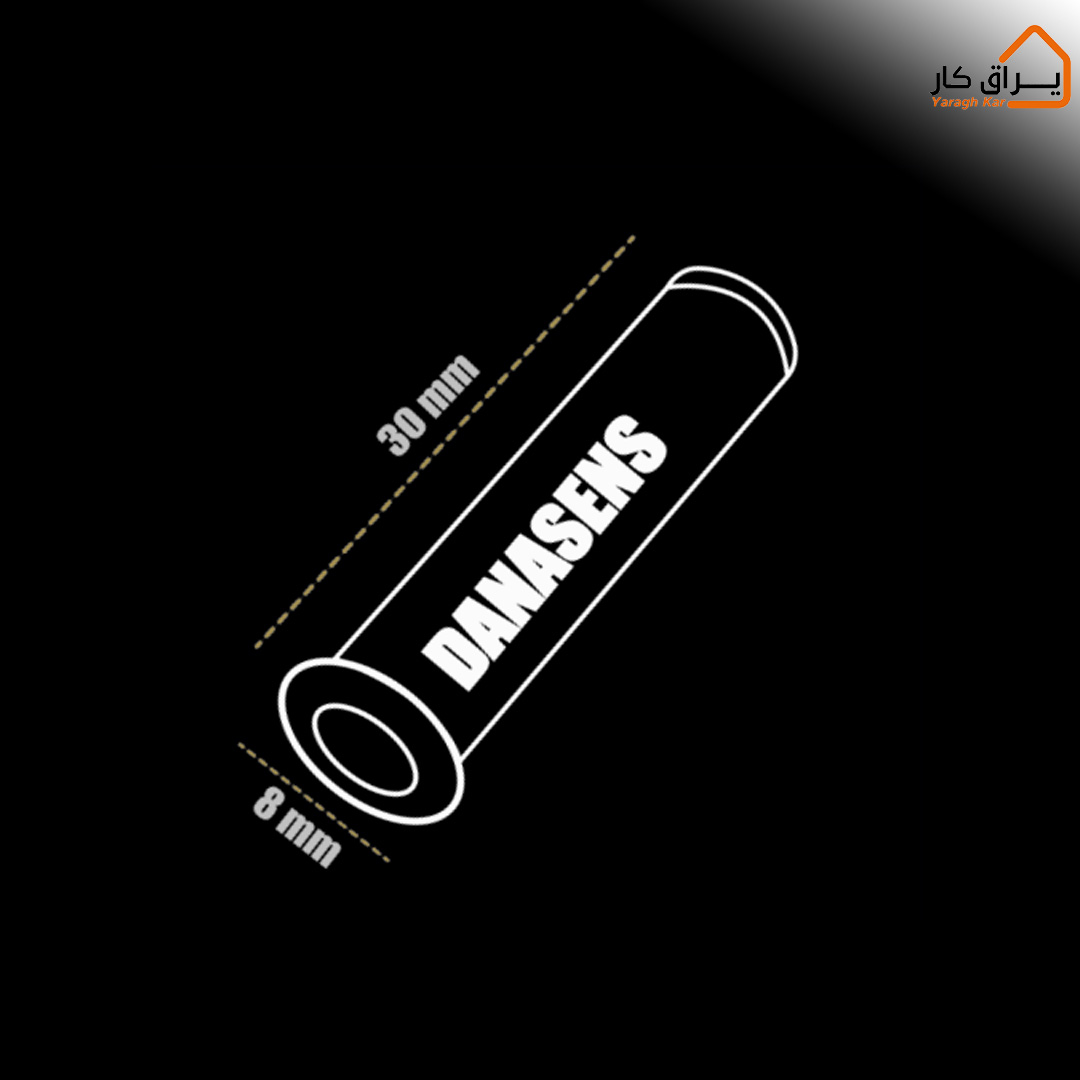

ابعاد فیزیکی سنسور درب کابینتی دفنی

قطر: 8 میلی متر
طول: 30 میلی متر
سوراخ روی یونیت 8 میلی متر
عمق سوراخ روی یونیت: 40 میلی متر
بدنه در سه رنگ نقره ای، مشکی و سفید

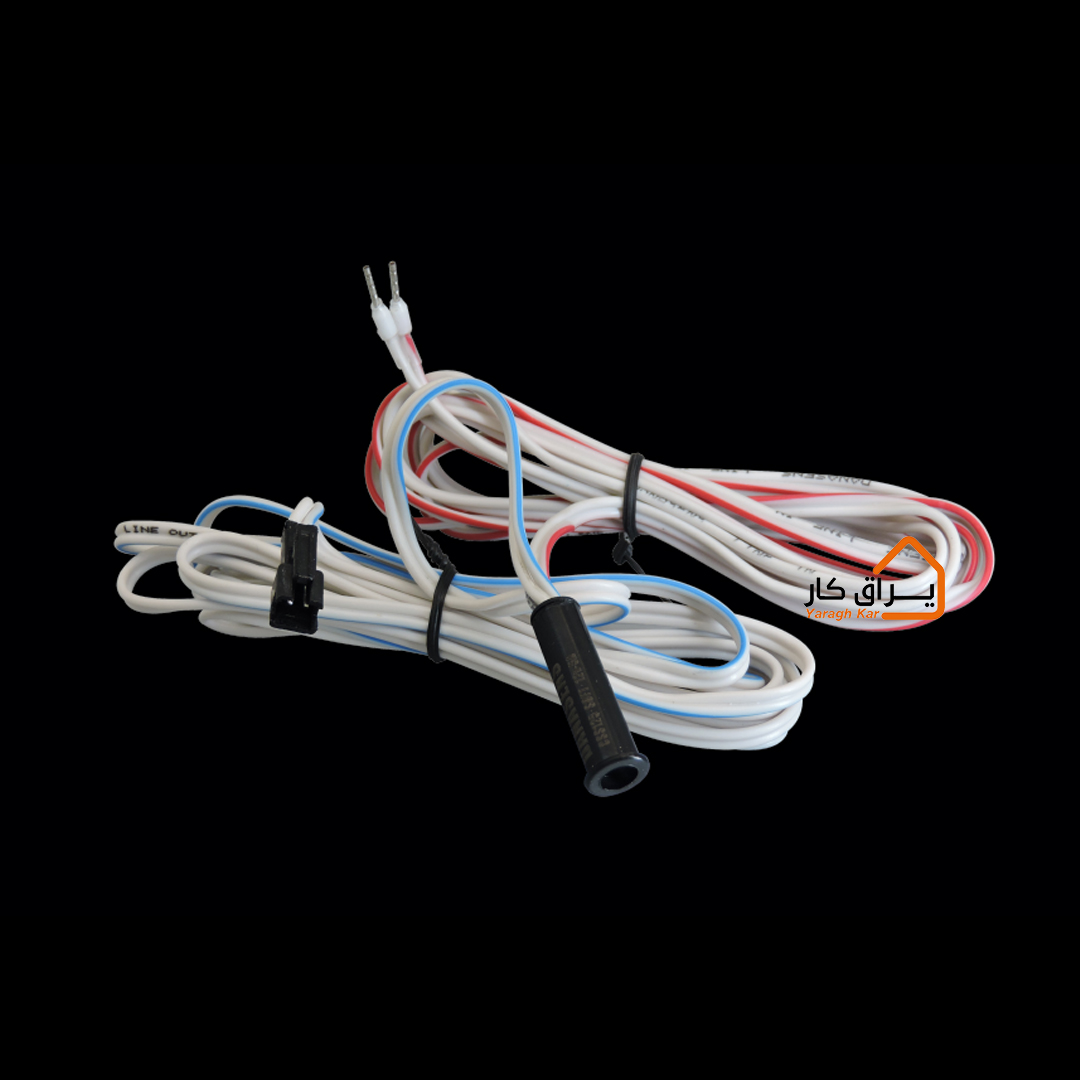

طول سیم قرمز رنگ(ورودی ۱۲ ولت) ۲ متر
طول سیم آبی رنگ (خروجی ۱۲ ولت) ۲ متر
رنگ بدنه: نقره ای – سفید – مشکی

ویژگی های سنسور دفنی

نصب مخفی داخل کابینت برای افزایش زیبایی و جلوگیری از دیده شدن اجزای اضافی.
عملکرد بدون خطا در باز و بسته شدن درب.
صرفه‌جویی در مصرف انرژی ، یعنی روشنایی تنها در زمان نیاز فعال می‌شود.
سازگاری بالا: مناسب برای انواع کابینت‌ها و کمدهای تک درب و دو درب.
طول عمر بالا: استفاده از قطعات باکیفیت برای دوام بیشتر.

*نکته:پس باز ماندن درب به مدت 4 دقیقه جهت جلوگیری از هرگونه اتلاف برق سنسور به صورت خودکار خاموش میشود.

کاربرد های سنسور دفنی

نصب مخفی داخل کابینت برای افزایش زیبایی و جلوگیری از دیده شدن اجزای اضافی.
عملکرد بدون خطا در باز و بسته شدن درب.
صرفه‌جویی در مصرف انرژی ، یعنی روشنایی تنها در زمان نیاز فعال می‌شود.
سازگاری بالا: مناسب برای انواع کابینت‌ها و کمدهای تک درب و دو درب.
طول عمر بالا: استفاده از قطعات باکیفیت برای دوام بیشتر.

نکات نصب سنسور دفنی

به هیچ وجه سنسور نباید به برق 220 ولت (AC) وصل شود.
حتماً قبل از نصب سنسور روی یونیت به صورت جداگانه از سنسور تست گرفته شود.
پیشنهاد میشود روی یونیت های که دارای دو درب میباشد از یک سنسور سافت استارت ( SOFT START) یا از دو سنسور نرمال استارت(NORMAL START) استفاده شود.
سنسور روی درب هایی که رنگ روشن دارند بهترین عملکرد را دارد پس توصیه میشود روکش داخلی درب حتماً روشن باشد.
در صورتیکه درب یونیت تیره بود از لیبل کوچک متالایز داخل بسته بندی محصول استفاده کنید. *
برای اتصال خروجی سیم(سیم آبی رنگ) به سیم لامپ حتماً از وارنیش حرارتی استفاده شود.
از اتصال دو سر سیم های خروجی(سیم آبی رنگ) جداً خودداری کنید زیرا باعث سوختن سنسور میشود.
محل مناسب برای ایجاد سوراخ و نصب سنسور نر کابینت به فاصله 10 سانتی متر از لب درب میباشد.

عیب یابی

وضعیت اول: لامپ دائم روشن است.
1- جای مثبت و منفی هر دو سیم ورودی سنسور(سیم های قرمز و شیشه ای) و سیم خروجی سنسور(سیم های آبی و شیشه ای) برعکس است.
2-سیم قرمز-شیشه ای به جای وصل به آداپتور، به لامپ وصل شده است و سیم آبی-شیشه ای به جای وصل به لامپ، به آداپتور وصل شده است.
وضعیت دوم:لامپ دائم خاموش است.
